custom normal texture 만들기

 안뇽하세요?

오늘은 새로운걸 배웠어요



아트스테이션에서 가끔 노말 메쉬 맵을 파는걸 보고

저건 대체 어떻게 만들까? 라고 생각했었는데



이런거요



오늘 그 비밀을 알아냈습니다.





하이폴



로우폴





하이폴과 로우폴 위치를 맞춰줍니다. (겹쳐준다)

로우폴이 꼭 하이폴을 덮어주지 않아도 됩니다.



케이지가 덮어야하는건데 이부분이 저도 헷갈렸네요 ㅎㅎ;





마야 렌더링 탭으로 가줍니다





lighting / shading  > Transfer Maps





 Target Meshes > Low poly



Source Meshes > High poly



넣어줍니다.



만약에 베이크가 잘 되지않는다면



수치를 높여주면 됩니당

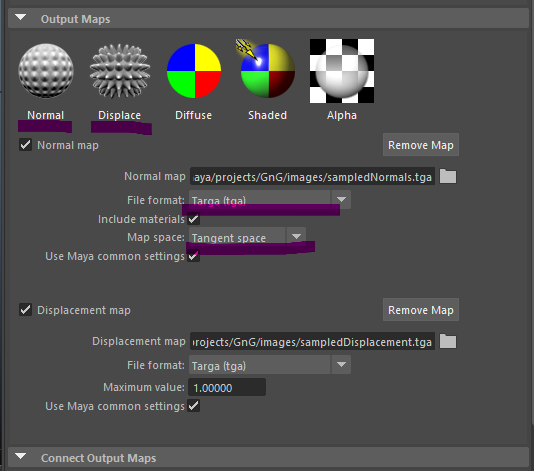

뽑고싶은 맵을 선택후 포맷을 선택해줍니다~





아웃풋 설정 원하시는대로 해주시면 됩니다

샘플링 퀄리티나 맵사이즈는 상황에 따라서 설정해주세요!



저는 그냥 테스트용이라 512로 ㅎㅎ





결과물



\

로우폴이 하이폴을 덮지않아도 베이크가 되는 이유

덮냐 안덮냐의 문제는 상관이 없음

로우폴의 레이가 하이폴에 닿기만 하면됨

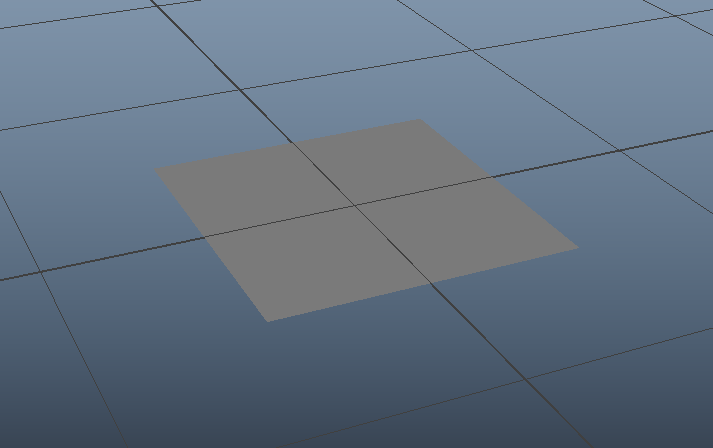

그리고 지금 평면은 레이가 노말 방향 (y축 방향)으로 되어있기 때문에

하이폴에서 정보를 가져올 수 있는것





제가 나중에 까먹으면 보려고 적은거라

틀린 내용이 있을수도 있답니다..

틀렸다면 댓글로 정정해주세요 ^^ 감사합니다~
